Observación: Rango de trabajo BL 12X
Familia: BL 12X
Detalles: Tener presente para nuestra línea de piscinas BL 12X las siguientes especificaciones técnicas:
Tipo de hipoclorito: Recomendado por fábrica, Hipoclorito de Sodio.
Volumen máximo: Recomendado para piscinas de 200.000 litros.
pH del agua: 7.4 – 7.6 pH (no > de 7.8 pH)
Concentración del ácido isocianúrico: Según la EU 14.99%
Controladores de pH y ORP Línea Piscina con Conectividad Hanna Cloud
BL122 y BL123 están diseñados para mantener niveles constantes de pH y ORP (desinfectante) en piscinas, jacuzzis y spas, y ofrecen el beneficio adicional de permitir la conexión y el acceso remotos a los dispositivos a través de la aplicación web Hanna Cloud. Disponible en dos configuraciones, la versión básica permite la instalación directa de la sonda y los accesorios de inyección de productos químicos en la tubería existente. También está disponible una versión montada en panel con una celda de flujo de derivación que permite la calibración y el mantenimiento de la sonda sin tener que apagar la bomba de recirculación.
El nivel de cloro se mide según el principio ORP o REDOX. Un aumento del valor de ORP se correlaciona con un aumento del nivel de cloro libre. Las pruebas de pH y desinfectantes se realizan juntas para una desinfección y control más eficientes. La eficacia de los desinfectantes depende de un valor de pH controlado. El valor de ORP es el indicador más consistente de la eficacia de desinfección de la piscina / jacuzzi o tratamiento de agua. Normalmente, 650-750 mV a 7.2 pH indica un tratamiento adecuado del agua (todas las bacterias dañinas mueren en cuestión de segundos). Las pruebas de pH y desinfectantes se realizan utilizando el electrodo combinado HI1036-1802 instalado en línea o en la celda de flujo. Para evitar que los efectos del bucle de tierra provoquen lecturas erráticas y dañen el sistema, el electrodo tiene un matching pin que se considera la conexión de “tierra”. Fue especialmente diseñado para detectar el electrodo roto basándose en un valor de potencial ISO desplazado. El HI1036-1802 utiliza una referencia de Ag / AgCl con KCl 3.5M. Los valores de ORP se refieren a él.
Acceso Remoto con la aplicación Hanna Cloud
Hanna Cloud es una aplicación basada en web que lo conecta a dispositivos de medición como el BL122 y BL123. Las mediciones y el almacenamiento de datos son accesibles desde su PC, tableta o teléfono. Se pueden conectar varios dispositivos registrados a Hanna Cloud. Las mediciones, las tendencias, el historial, la configuración del dispositivo, las alarmas y los mensajes se transmiten a su "Tablero" a medida que su instrumento mide y controla su proceso. También se pueden agregar varios usuarios secundarios a la cuenta de su dispositivo para monitorear las mediciones y recibir correos electrónicos o mensajes emergentes desde su dispositivo de proceso.
Funciones Hanna Cloud

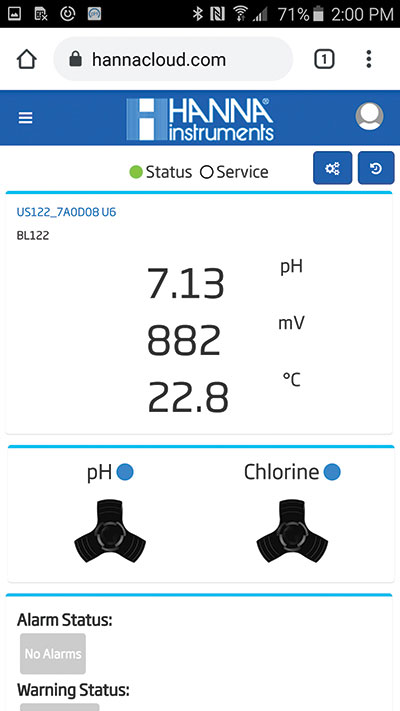

- Medición Los estados de medición, alarma, retención y bomba se pueden ver fácilmente.

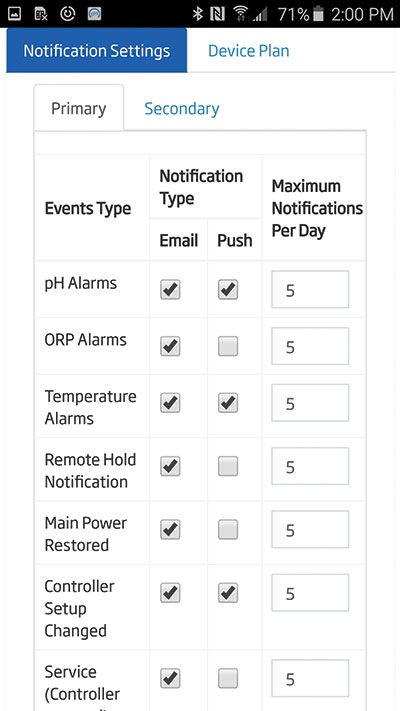

- Notificaciones Seleccione las notificaciones que le gustaría recibir.
- GLP Revisión de datos GLP, incluyendo la fecha y hora de la última calibración.

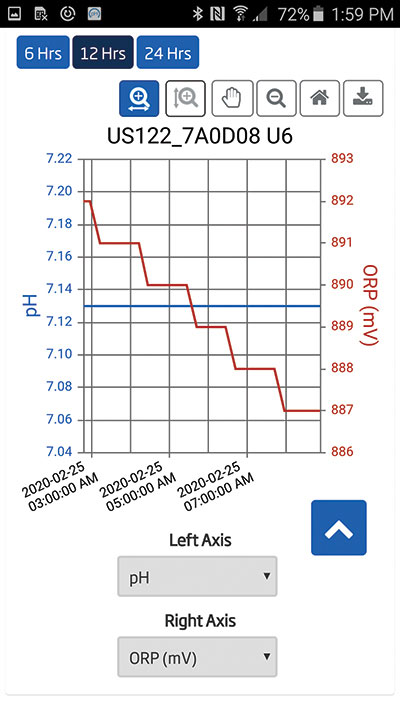

- Gráficos Utilice un gráfico para ver las tendencias de las últimas 12 horas o cambiar a un período de tiempo específico.
Sistema de Dosificación Peristáltica
Los modelos BL122 y BL123 están equipados con dos bombas dosificadoras peristálticas con tubos resistentes a productos químicos reemplazables. Cuando se usa una bomba de diafragma, el cloro gaseoso formado por la desgasificación puede acumularse en el cabezal de la bomba, lo que hace que la bomba pierda su cebado; la acumulación de cloro gaseoso no es un problema con las bombas peristálticas que usan rodillos y tubos.
Control de Bomba Proporcional
Los controladores de la Línea Piscina cuentan con bombas dosificadoras controladas proporcionalmente. Según la sensibilidad del proceso a la adición de productos químicos, estos controladores permiten al usuario ajustar una banda proporcional. Esta configuración determina la cantidad de tiempo que las bombas están dosificando como un porcentaje de la desviación del punto de ajuste, lo que permite un control muy fino para mantener el punto de ajuste deseado.
Tasa de Flujo Ajustable
El flujo de las bombas dosificadoras es ajustable de 0.5 a 3.5 L/h. Los cuerpos de agua más grandes requieren la dosificación de más químicos que los cuerpos pequeños, ya que se necesitan más químicos para realizar un cambio en la lectura. El ajuste del flujo, así como la banda proporcional, permite un mejor control para mantener un punto de ajuste deseado.
Consentimiento para la Dosificación de ORP
En la desinfección con cloro existe una relación inversa entre el pH y el ORP. A medida que aumenta el nivel de pH, el nivel de ORP disminuye. El BL120 utiliza una función de consentimiento de dosificación que no dosificará cloro hasta que el valor de pH se corrija por primera vez, ya que es posible tener un valor de ORP bajo, aunque haya suficiente cloro. La función de consentimiento de dosificación evita el desperdicio de productos químicos y evita una concentración de cloro superior a la necesaria.
Monitoreo de la Bomba de Circulación
Se puede conectar un interruptor de flujo en línea o un relé mecánico conectado a la fuente de energía de la bomba de recirculación a la entrada de retención del controlador de la Línea Piscina. Sin flujo o cuando no se aplica energía a la bomba de recirculación, el circuito de retención desactiva las bombas dosificadoras. Esto evitará cualquier dosificación de productos químicos cuando no haya movimiento de agua en el sistema.
Pantalla Multifacética
La pantalla versátil del BL122 y BL123 permite tres modos de pantalla. La pantalla LCD puede mostrar los tres parámetros a la vez, un ciclo de 3 segundos de parámetros individuales o una pantalla gráfica en tiempo real con opciones para selección de parámetros, zoom y recuperación de registros.
Sistema de Alarma Programable
Los controladores de Hanna permiten a los usuarios habilitar o deshabilitar el nivel de alarmas alta y baja para todos los parámetros. Cuando se activa una alarma, se detendrá toda la dosificación. El sistema de alarma también ofrece protección contra sobredosis si el valor no se corrige dentro de un intervalo de tiempo especificado, entonces el medidor entrará en estado de alarma.
Indicadores LED Multicolores
Los controladores a la nube de la Línea Piscina ofrecen múltiples indicadores LED para estado, servicio y operación de la bomba. El LED de ESTADO cambia de color según el estado operativo; verde cuando los ajustes están dentro del rango, amarillo cuando se requiere la intervención del usuario y rojo cuando hay problemas. El LED de SERVICIO indica cualquier alarma y error de proceso experimentado por el controlador.
Registro Automático

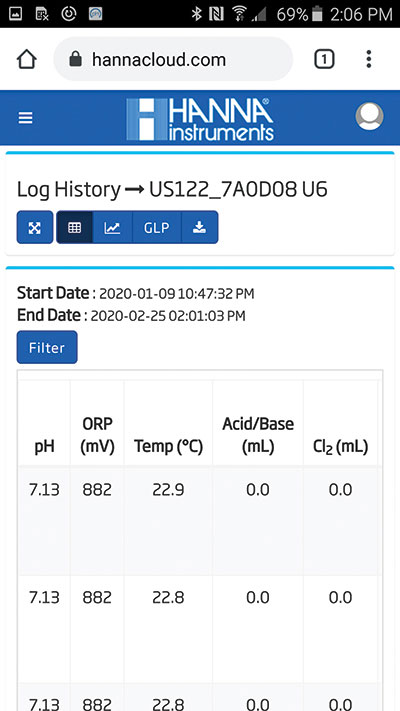

Las lecturas de cada parámetro se registran automáticamente cada 10 segundos. Se inicia un nuevo registro cada vez que se calibra el instrumento o al comienzo de un nuevo día. Los datos registrados incluyen valores de pH, ORP y temperatura, datos de la última calibración, configuración de instalación y cualquier dato de evento. Cada registro se guarda como un archivo .csv para facilitar la transferencia.
Conectividad USB
Para revisión y almacenamiento, los usuarios pueden transferir datos fácilmente a una PC usando una unidad flash y el puerto USB.
Protección de Contraseña
El controlador BL122 y BL 123 de Hanna presenta una solución de protección por contraseña que ofrece acceso restringido a la calibración, configuración y revisión de los datos registrados. La contraseña se puede establecer y habilitar / deshabilitar durante la configuración general del instrumento.
Múltiples Configuraciones

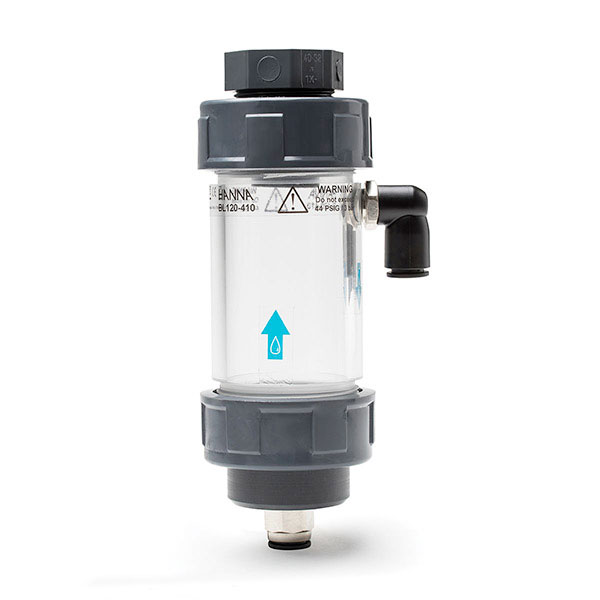

El controlador está disponible en dos configuraciones: un modelo en línea que permite la instalación directa de la sonda y los accesorios de inyección de productos químicos en la tubería existente (BL122-10 y BL123-10) o un sistema montado en panel con una celda de flujo de derivación (BL122-20 y BL123-20). La celda de flujo de derivación permite la calibración y el mantenimiento de la sonda sin tener que detener la bomba de recirculación.
Sonda de Combinación Digital
La HI1036-1802 es una sonda digital que mide pH, ORP y temperatura. Esta sonda también incorpora un pin de coincidencia potencial. El pin se considera la conexión de "tierra" y se utiliza para evitar que los efectos del bucle de tierra causen lecturas erráticas y dañen el sistema.
| Rango pH | 0.00 a 14.00 pH |
| Resolución pH | 0.01 pH |
| Precisión pH @25ºC/77ºF | +/- 0.05 pH |
| Dosificación pH | Proporcional con setpoint y banda proporciona ajustable; delay al iniciar y protección contra sobredosificación |
| Rango ORP | -2000 a 2000 mV |
| Resolución ORP | 1 mV |
| Precisión ORP @25ºC/77ºF | +/- 5 mV |
| Dosificación ORP | Proporcional con setpoint y banda proporciona ajustable; delay al iniciar y protección contra sobredosificación; dosificación de pH entrelazada |
| Rango ºT | -5.0 a 105°C (23.0 a 221.0°F) |
| Resolución ºT | 0.1°C (0.1°F) |
| Precisión ºT @25ºC/77ºF | ±1°C (±1.8°F) |
| Compensación de temperatura | Automática, -5.0 a 105.0°C (23.0 a 221.0°F) para pH |
| Calibración | Automática en dos puntos con buffers 4.01, 7.01, 10.01 pH; calibración de proceso en un punto con entrada manual. |
| Control de la bomba | Modos automático y manual; flujo ajustable (0.5 a 3.5 L/h) |
| Registro | Registro automático para las mediciones de pH, ORP y temperatura, GLP y eventos incluido alarmas, errores y fallas de energía; capacidad para 60 días con intervalos de muestreo cada 10 segundos; toda la información puede ser transferida por medio de una memoria USB en archivos .csv |
| Alarmas | Altas y bajas con opción para activar/desactivar para todos los parámetros; la alarma se activa con 5 lecturas consecutivas bajo/sobre el valor límite |
| Alarmas del sistema | Intuitivo sistema de alarmas basado en LEDs; opciones de filtro para alarmas; control del relé de la alarma basado en la configuración del usuario. |
| Protección por contraseña | Configuración, calibración y registro de las opciones están protegidas por la contraseña |
| Conexión | USB |
| GLP | Información de la calibración pH/ORP incluyendo la fecha y hora |
| Salida del relé de alarma | SPDT 2.5A / 230VAC; activada por las condiciones seleccionables de pH/ORP/Temperatura |
| Salidas análogas | 4 a 20 mA, suministro, configurable; salida de impedancia ≤ 500 Ohm; precisión <0.5% FS; aislado galvánico hasta 50V relativo a tierra |
| Entradas auxiliares | Nivel bajo para tanque ácido/base (contacto abierto); nivel bajo de cloro (contacto abierto); hold input (contacto abierto) |
| Entrada de sonda digital | Entrada digital aislada para la sonda combinada HI1036-1802 pH/ORP/temperatura con matching pin y conexión DIN a prueba de agua |
| Fuente de energía | 100-240 VAC |
| Consumo de energía | 10 VA |
| Ambiente | 0-50°C (32-122°F), max. 95% HR sin condensar |
| Peso | 1700 g |
| Dimensiones | 245 x 188 x 55 (73 mm con bombas); 9.6 x 7.4 x 2.2” (2.9” con bombas) |
Descargas
Controladores para piscinaCatálogo de equipos |
|
Ficha Técnica |
Configuración en Línea
- BL 122-10, Controlador de pared para pH/ORP/Temperatura. Se entrega con la sonda combinada HI1036-1802 (pH/ORP/Temperatura), montura para tuberías de 50 mm, empaques para el electrodo, inyector (2), montura para inyector- tubería 50 mm (2), tubería para bomba peristáltica (2), tubería de aspiración e inyección (5 + 5m), filtro de aspiración (2), solución buffer en sachet 7.01 pH (3), solución buffer en sachet 4.01 (3), solución de calibración 470 mV ORP (3), cable de poder, manual de instrucciones y certificado de calidad.
- BL 123-10, Controlador de pared para pH/ORP/Temperatura con salidas análogas. Se entrega con la sonda combinada HI1036-1802 (pH/ORP/Temperatura), montura para tuberías de 50 mm, empaques para el electrodo, inyector (2), montura para inyector- tubería 50 mm (2), tubería para bomba peristáltica (2), tubería de aspiración e inyección (5 + 5m), filtro de aspiración (2), solución buffer en sachet 7.01 pH (3), solución buffer en sachet 4.01 (3), solución de calibración 470 mV ORP (3), cable de poder, manual de instrucciones y certificado de calidad.
Configuración con Panel y Celda de Flujo
- BL 122-20, Controlador de pared para pH/ORP/Temperatura. Se entrega con la sonda combinada HI1036-1802 (pH/ORP/Temperatura), panel con celda de flujo, valvula celda de flujo con empaques y tuberías (10 m), inyector (2), montura para inyector- tubería 50 mm (2), montura para válvulas- tubería 50 mm (2), tubería para bomba peristáltica (2), tubería de aspiración e inyección (5 + 5m), filtro de aspiración (2), solución buffer en sachet 7.01 pH (3), solución buffer en sachet 4.01 (3), solución de calibración 470 mV ORP (3), cable de poder, manual de instrucciones y certificado de calidad.
- BL 123-20, Controlador de pared para pH/ORP/Temperatura con salidas análogas. Se entrega con la sonda combinada HI1036-1802 (pH/ORP/Temperatura), panel con celda de flujo, valvula celda de flujo con empaques y tuberías (10 m), inyector (2), montura para inyector- tubería 50 mm (2), montura para válvulas- tubería 50 mm (2), tubería para bomba peristáltica (2), tubería de aspiración e inyección (5 + 5m), filtro de aspiración (2), solución buffer en sachet 7.01 pH (3), solución buffer en sachet 4.01 (3), solución de calibración 470 mV ORP (3), cable de poder, manual de instrucciones y certificado de calidad.
